Як працює побутовий касетний кондиціонер (Спліт-система)

Функціонально побутовий касетний кондиціонер спліт-система призначений для охолодження, нагріву, а також фільтрації повітря всередині приміщень, що кондиціонуються. Нагрівання повітря можуть здійснювати кондиціонери, оснащені функцією теплового насоса. Конструктивно побутові касетні кондиціонери відносяться до кондиціонерів з розділеною структурою і складаються з двох агрегатів. внутрішнього та зовнішнього блоків, з'єднаних між собою за допомогою міжблочних фреонових комунікацій. Внутрішній блок призначений для встановлення всередині приміщення, що кондиціонується, в той час як зовнішній блок призначений для установки зовні будівлі.

Принцип роботи касетного кондиціонера

Внутрішній блок касетного кондиціонера може бути змонтований у стандартній підвісній стелі або підвісній стелі типу армстронг

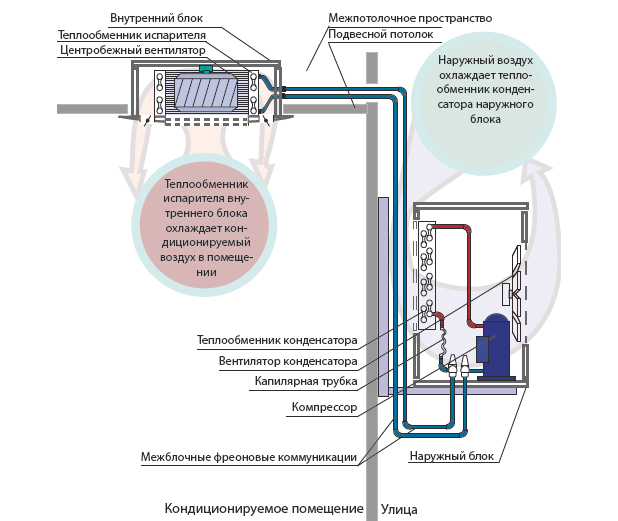

На малюнку №1 представлена ​​схема роботи побутового касетного кондиціонера спліт-системи.  Принцип роботи такого кондиціонера заснований на видаленні тепла з приміщення, що кондиціонується, і перенесенні його на вулицю. Цю функцію виконує холодильний контур побутового касетного кондиціонера. До складу холодильного контуру входить два теплообмінні агрегати – випарник та конденсатор. Випарник розташований у внутрішньому блоці, в той час як конденсатор – у зовнішньому. Як видно з малюнка №1, зовнішнє повітря охолоджує теплообмінник конденсатора, який віддає тепло в навколишній простір. Випарник – ж виконує зворотну функцію, охолоджуючи повітря всередині приміщення, що кондиціонується, видаляючи тепло з нього. Робочою речовиною для переміщення теплової енергії є фреон – холодоагент. (Докладно принцип роботи холодильного контуру описаний у розділі – як працює холодильний контур)

Схема касетного кондиціонера

Конструкція та схема зовнішнього блоку касетного кондиціонера

Основними функціональними елементами зовнішнього блоку побутового касетного кондиціонера спліт-системи є:
- Холодильний контур, що включає компресор, теплообмінник конденсатора, капілярну трубку. Як було сказано раніше холодильний контур призначений для видалення тепла з приміщення, що кондиціонується, і перенесення його на вулицю. (Примітка: Холодильний контур внутрішнього та зовнішнього блоку об'єднані між собою за допомогою міжблочних фреонових комунікацій. Таким чином, холодильний контур зовнішнього блоку, холодильний контур внутрішнього блоку, міжблочні фреонові комунікації утворюють замкнуту систему)
- Вентилятор конденсатора призначений для організації циркуляції повітря через теплообмінник зовнішнього конденсатора блоку.
- Пристрої захисту та автоматики призначені для керування роботою компонентів зовнішнього блоку, а також їхнього захисту

Конструкція та схема зовнішнього блоку касетного кондиціонера

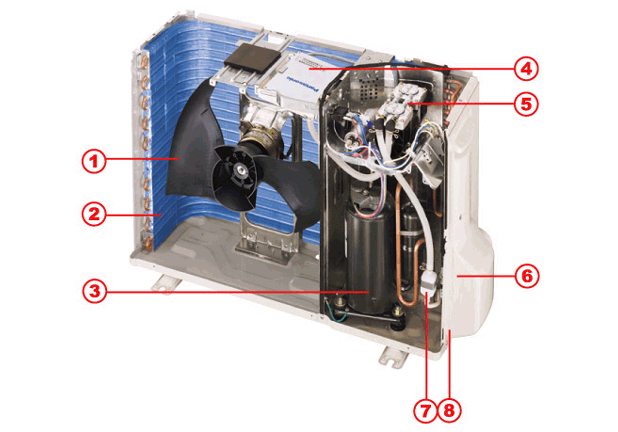

Конструкція та функціональні елементи зовнішнього блоку касетного кондиціонера

1) Вентилятор конденсатора. 2) Теплообмінник конденсатора. 3) компресор. 4) Плата управління. 5) Пристрої захисту. 6) Корпус

Конструкція та функціональні елементи внутрішнього блоку касетного кондиціонера

Основними функціональними елементами внутрішнього блоку побутового касетного кондиціонера спліт-системи є:
- Холодильний контур, що включає теплообмінник випарника. Як було сказано раніше, теплообмінник випарника призначений для видалення тепла з повітря, що циркулює в приміщенні, що кондиціонується.
- Внутрішній відцентровий вентилятор призначений для організації циркуляції повітря, що кондиціонується, через теплообмінник випарника, а також повітряний фільтр.
- Пристрої керування призначені для керування роботою компонентів касетного кондиціонера.
- Повітряний фільтр призначений для фільтрації повітря, що кондиціюється
- Система розподілу повітря включає автожалюзі, що розподіляють повітряний потік по приміщенню в необхідному напрямку.

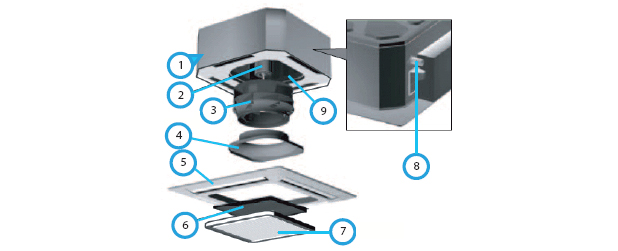

Конструкція та функціональні елементи внутрішнього блоку касетного кондиціонера



Конструкція та функціональні елементи внутрішнього блоку касетного кондиціонера

1) Корпус. 2) Електродвигун внутрішнього вентилятора. 3) Внутрішній відцентровий вентилятор. 4) Дифузор. 5) Декоративна панель. 6) Повітряний фільтр. 7) Повітряно-забірні грати. 8) Патрубок видалення конденсату. 9) Теплообмінник випарника

Як працює касетний кондиціонер

На малюнку №4 Показана спрощена схема холодильного контуру побутового касетного кондиціонера спліт-системи, основним завданням якого є охолодження повітря всередині приміщення, що кондиціонується (або іншими словами видалення тепла з приміщення і перенесення його на вулицю ).  Робочою речовиною для переміщення теплової енергії є холодоагент. Охолодження повітря проводиться за рахунок дії в холодильному контурі термо-динамічного процесу, який має 4 складові:
- Випаровування холодоагенту, яке відбувається всередині теплообмінника випарника внутрішнього блоку.
- Конденсація холодоагенту, яка відбувається всередині теплообмінника конденсатора зовнішнього блоку.   - Стиснення холодоагенту, яке виробляє компресор, розташований у зовнішньому блоці.
- Дроселювання, яке відбувається всередині капілярної трубки зовнішнього блоку.
Як відомо при випаровуванні холодоагенту, тобто при його переході з рідкого стану в газоподібний, він поглинає теплову енергію, або іншими словами, охолоджує випарник.
При конденсації холодоагенту, тобто при його переході з газоподібного стану в рідке, холодоагент віддає теплову енергію, або іншими словами нагріває конденсатор. Процеси конденсації та випаровування відбуваються за певних умов, створюваних у теплообмінниках.
Одним з головних елементів холодильного контуру є розширювальний пристрій -  капілярна трубка. Капілярна трубка має малий пропускний переріз порівняно з іншими елементами холодильного контуру, подібно до шийки від пляшки. Таким чином компресор створює зону високого тиску до капілярної трубки. у теплообміннику конденсатора (Зона високого тиску на схемі кондиціонера виділено червоним кольором), і зону низького тиску після капілярної трубки в теплообміннику випарника (Зона низького тиску на схемі кондиціонера виділено синім кольором). Газоподібний холодоагент на виході з компресора має високий тиск та температуру. Потрапляючи в теплообмінник конденсатора, холодоагент починає конденсуватися – переходити з газоподібного стану в рідкий.  Процес конденсації відбувається  внаслідок того, що вентилятори, створюючи циркуляцію зовнішнього повітря через теплообмінну поверхню конденсатора, охолоджують його, а отже і холодоагент. При цьому конденсуючись, холодоагент віддає теплову енергію зовнішньому повітрі.  Далі рідкий, сконденсований холодоагент потрапляє в капілярну трубку, а потім до зони низького тиску.  У зоні низького тиску тиск, а отже і температура рідкого холодоагенту падає.  Пройшовши лініями міжблочних фреонових комунікацій холодоагент надходить у внутрішній блок і далі теплообмінник випарника. Відцентровий вентилятор внутрішнього блоку, створюючи циркуляцію повітря, що кондиціонується через теплообмінник випарника нагрівають його.  Холодоагент, що знаходиться з іншого боку теплообмінної поверхні випарника випаровується погладжуючи тепло і охолоджуючи теплообмінник. На виході з випарника холодоагент перебуває лише у газоподібному стані. Далі лініями міжблочних фреонових комунікацій фреон повертається назад до компресора

Як працює касетний кондиціонер
